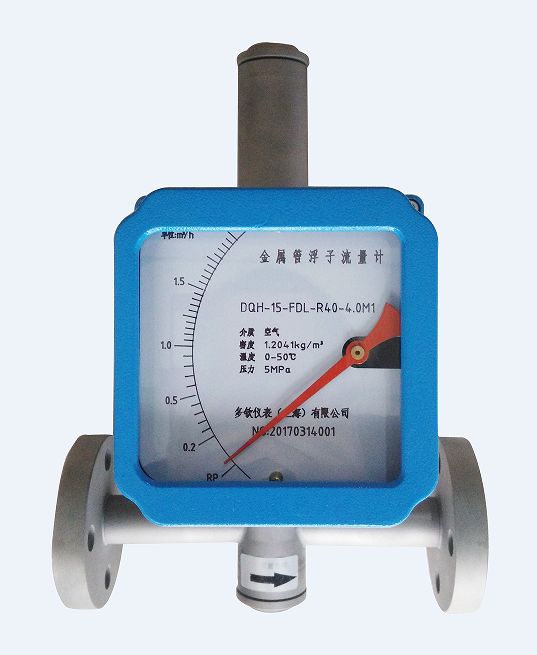

金屬管浮子流量計常見的9種故障解決方案：

轉子流量計具有結構簡單、工作可靠、適用范圍廣、測量準確、安裝方便等特點，具有耐高溫、耐高壓。流量計運行中一下常見故障如何排除？

一、無電流輸出

　　1、首先看接線是否正確。

　　2、液晶是否有顯示，若有顯示無輸出，多為輸出管壞，需更換線路板。

　　3、丟失標校值。由于E2PROM故障，造成儀表標定數據丟失，也會引起無輸出電流，電流會保持不變。

解決辦法：

　　可用數據恢復操作，如果不起作用，可先設定密碼2000中的數據，再設定密碼4011中數據，方法是用手推指針標定從RP至100％中的數據。

二、無現場顯示

　　1、檢查接線是否正確。

　　2、檢查供電電源是否正確。

　　3、將液晶模塊重新安裝，檢查接觸不實。

　　4、對于多線制供電方式檢查12、13端子是否接電流表或短路。

三、報警不正確

　　1、檢查偏差設定d值不能太大。

2.FUN功能中，邏輯功能是否正確。HA-A表示上限正邏輯。LA-A表示下限正邏輯。

3.檢查SU中報警值設定大小。

4.若液晶條碼指示正確，輸出無動作，可檢查外部電源及外部電源的負極是否與儀表供電的負極相連。

四、轉子流量計指針抖動：

1.輕微指針抖動：一般由于介質波動引起?？刹捎迷黾幼枘岬姆绞絹砜朔?。

2.中度指針抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大浮子流量計氣阻尼。

3.劇烈指針抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與浮子流量計實際的狀態不符，有較大差異造成浮子流量計過量程。

五、浮子流量計指針停到某一位置不動

主要原因是浮子流量計的浮子卡死。

一般由于浮子流量計使用時開啟閥門過快，使得浮子飛快向上沖擊止動器，造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心，造成浮子卡死。處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將浮子裝好，手推浮子，感覺浮子上下通暢無阻卡即可，另外，在浮子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。

六、浮子流量計測量誤差大

1、安裝不符合要求

　　對于垂直安裝浮子流量計要保持垂直，傾角不大于20度

　　對于水平安裝浮子流量計要保持水平，傾角不大于20度

　　浮子流量計周圍100mm空間不得有鐵磁性物體。

　　安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前5D后250mm直管段的要求。

2、液體介質的密度變化較大也是引起誤差較大的一個原因。由于儀表在標定前，都將介質按用戶給出的密度進行換算，換算成標校狀態下水的流量進行標定，因此如果介質密度變化較大，會對測量造成很大誤差。解決方法可將變化以后的介質密度帶入公式，換算成誤差修正系數，然后再將流量計測出的流量乘以系數換成真實的流量。

3、氣體介質由于受到溫度壓力影響較大，建議采用溫壓補償的方式來獲得真實的流量。

4、由于長期使用及管道震動等多因素引起浮子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動，造成誤差較大。解決方法：可先用手推指針的方式來驗證。首先將指針按在RP位置，看輸出是否為4mA，流量顯示是否為0％，再依次按照刻度進行驗證。若發現不符，可對部件進行位置調整。一般要求專業人員調整，否則會造成位置丟失，需返回廠家進行校正。

七、累積脈沖輸出不正確

　　1、檢查選擇累積脈沖輸出的那一路報警值是否設為零。

　　2、線路板故障，更換線路板。

八、金屬轉子流量計現場液晶總顯示0或滿量程

　　1、檢查2000 密碼中設定量程、零點參數。要求ZERO要小于SPAN的值，兩值不能相等。

　　2、檢查采樣數據是否上來，用手推指針看采樣值變化，若無變化，一般為線路板采樣電路故障，需更換線路板。

　　3、線路板故障，更換線路板。
